Как выбрать пружину для грохота: 6 параметров, которые определяют ресурс

Вибрационный грохот — один из самых нагруженных узлов обогатительной фабрики. Пружины здесь работают в режиме, близком к предельному: постоянные динамические нагрузки, абразивная пыль, перепады температур от +40 °C летом до −40 °C зимой. При этом от их состояния зависит не только качество рассева, но и ресурс подшипников, вала и короба.

Мы производим крупногабаритные пружины для грохотов и дробилок с 1979 года. Ниже — шесть параметров, которые определяют, сколько пружина проработает, и на что смотреть при замене.

1. Жёсткость и рабочая нагрузка

Главный параметр — не «размер подошёл», а совпадение жёсткости (Н/мм) и рабочей нагрузки. Если новая пружина жёстче проектной:

• снижается амплитуда колебаний короба — падает эффективность рассева;
• возрастает нагрузка на подшипники и привод;
• появляется риск усталостного разрушения витков.

Если мягче — короб «садится», появляются удары на упорах, а сама пружина быстро теряет высоту. Поэтому замена «по габаритам» почти всегда заканчивается досрочным выходом из строя.

Практическое правило: на новую пружину запрашивайте протокол испытания с диаграммой усилие — деформация, а не только чертёж. По диаграмме видно реальную жёсткость и наличие нелинейности.

2. Диаметр проволоки и технология навивки

Для грохотов средней и большой производительности обычно применяется проволока от 16 до 40 мм, для тяжёлых грохотов — до 50–60 мм. Это уже диапазон, в котором работает горячая навивка: проволоку нагревают, навивают и затем подвергают закалке и отпуску.

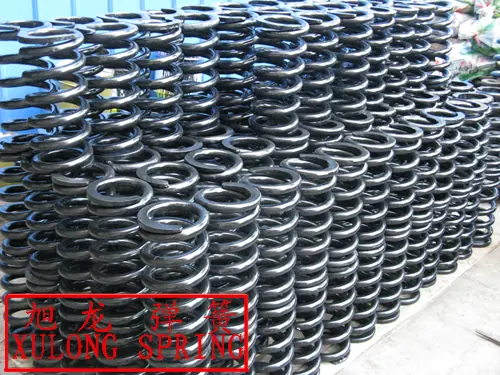

Именно поэтому крупногабаритные пружины производят немногие заводы — нужны навивочные станки большого усилия, печи термообработки и испытательное оборудование с усилием в десятки тонн. В Южном Китае таких производств мало, и завод XULONG SPRING относится к числу наиболее оснащённых по этому направлению: более 60 навивочных станков, 12 печей термообработки, испытания на сжатие до 50 тонн.

Важная деталь: у пружины горячей навивки обязательно должна быть восстановлена структура металла после формообразования. Пружина, «скрученная» без последующей термообработки, теряет высоту в первые недели работы.

3. Материал: что реально влияет на ресурс

Для грохотов и дробилок применяются пружинные стали с высоким пределом выносливости:

Марка	Особенность	Когда выбирают
60Si2Mn	классика, хорошая усталостная прочность	универсальный выбор для тяжёлых условий
55CrSi	стойкость к релаксации при нагреве	узлы с нагревом до +250 °C
51CrV4	прокаливаемость, стабильность свойств	ответственные крупные пружины
65Mn	экономичный вариант	умеренные нагрузки, малые сечения
72A / 82B	проволока из высокоуглеродистой стали	холодная навивка, средние нагрузки

Материал закупается у металлургических заводов напрямую и сопровождается сертификатом партии — это позволяет проследить, из какой плавки изготовлена конкретная партия пружин. У нас это Baowu (Baosteel), Kobe Steel, Bekaert и Qingdao Special Steel.

4. Температура эксплуатации: главный риск для России и Казахстана

При отрицательных температурах пружинная сталь склонна к хрупкому разрушению, а смазка в узле густеет. Для техники, работающей зимой, критичны два момента:

1. Ударная вязкость при низкой температуре — способность материала сопротивляться хрупкому излому при −40 °C и ниже. Проверяется испытанием образцов в холодильной камере, а не «на глаз».
2. Сохранение жёсткости — при охлаждении усилие растёт, и это нужно учитывать в расчёте узла.

Инженеры XULONG SPRING подбирают марку стали и режим термообработки под климат эксплуатации: для северных регионов рекомендуем марки с повышенной ударной вязкостью и дробеструйное упрочнение — оно повышает усталостный ресурс при ударных нагрузках. Если для вашего узла низкотемпературные испытания обязательны — согласуйте их заранее: такие испытания проводит сторонняя лаборатория, и мы поможем корректно подготовить образцы и техническое задание.

5. Покрытие: не косметика, а ресурс

Пружины грохота работают в пыли с влажностью и химически активными средами. Рабочие варианты:

• цинкование — базовый вариант, экономичный;
• Dacromet — высокая коррозионная стойкость без водородного охрупчивания (важно для высокопрочных сталей);
• катафорез — ровное покрытие по всей поверхности, включая межвитковое пространство;
• оксидирование (чернение) + консервационная смазка — для узлов, работающих в масляной среде.

Проверить заявленное покрытие можно испытанием в камере соляного тумана. Такая камера есть в лаборатории завода, и по запросу мы передаём результаты.

6. Геометрия и контроль партии

Формально совпадающие пружины могут отличаться по:

• числу рабочих и общих витков;
• шагу навивки и наличию поджатых витков;
• обработке торцов (шлифованные / нешлифованные);
• свободной высоте и допуску на неё.

Для партии грохотов важно, чтобы все пружины имели одинаковую жёсткость в пределах допуска — иначе нагрузка распределяется неравномерно, и первая же пружина «уходит». Поэтому при заказе запрашивайте:

• протокол испытания усилие — деформация по партии;
• контроль геометрии (проектор, штангенциркуль, микрометр);
• сертификат материала;
• подтверждение твёрдости и микроструктуры.

Чек-лист при замене пружин грохота

1. Исходный чертёж или параметры снятой пружины: проволока, наружный диаметр, свободная и рабочая высота, усилие.
2. Условия эксплуатации: амплитуда, частота, температура зимой, тип среды.
3. Требования к покрытию и коррозионной стойкости.
4. Документы: протоколы испытаний, сертификат материала, паспорт изделия.
5. Партия целиком с контролем разброса жёсткости.

Если чертежа нет — достаточно эскиза с основными размерами и описания условий работы: инженер завода XULONG SPRING подберёт конструкцию, рассчитает жёсткость и подтвердит технологичность. Изготовление образцов — 48 часов после согласования чертежа и материала; далее образцы отправляются на испытания, и только после согласования запускается серийное производство.

Практика показывает: замена пружин грохота «по габаритам» без протокола испытаний обходится дороже, чем правильный подбор при первом заказе — за счёт простоя линии и замены подшипников.

Нужен расчёт по вашему грохоту или дробилке? Пришлите чертёж или серию фотографий с размерами — подготовим предложение с ценой, сроком и протоколами испытаний.
